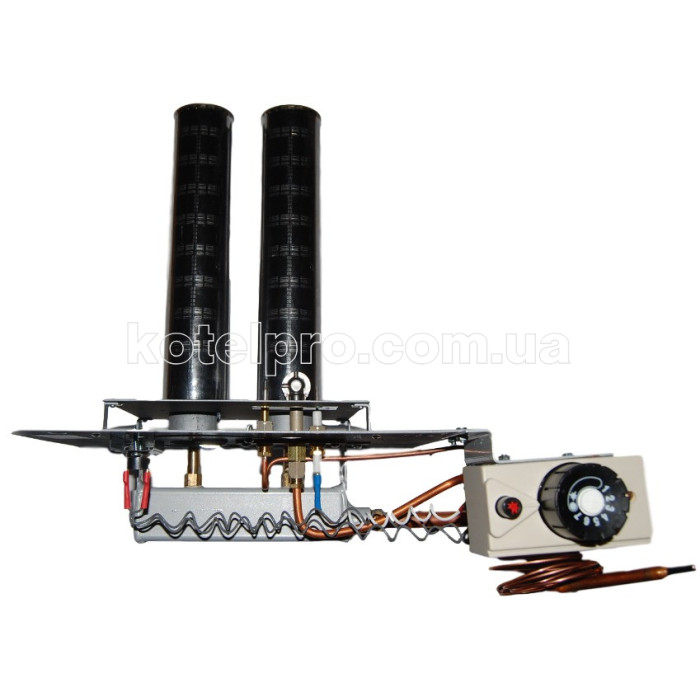

Газогорелочное устройство Arti УГ-20 SPN 20 кВт

Назначение Газогорелочное устройство Arti УГ-20 SPN 20 кВт

Устройство предназначено для сжигания природного газа в бытовых котлах, в емкостных водонагревателях, других приборах, использующих температуру сжигаемых газов. Устройство может быть применен для замены ранее установленного оборудования, при условии, что конструкция котла допускает такую модернизацию

Предназначено для сжигания газа в бытовых отопительных котлах с водяным контуром, в водонагревателях, в бытовых печах, грубах, в печах для отопления теплиц.

Устройство изготовлено с использованием качественных итальянских комплектующих: автоматика (газовый клапан) 630 EUROSIT и микрофакельные горелки Polidoro. Газовый клапан 630 EUROSIT не требует электропитания, является энергонезависимым, служит для пуска, управления процессом горения и для безопасности.

Паспорт газогорелочного устройства

Функции газогорелочного устройства Arti УГ-16 SPN:

- автоматическое поддержание заданной температуры теплоносителя (от 40 - 90  °С);

- автоматическое отключение устройства при внезапном прекращении подачи газа;

- автоматическое отключение устройства при отсутствии тяги или обратной тяге;

- возможность работы при пониженном давлении газа;

- производит розжиг запальника при помощи пьезоэлектрического устройства.

В этом газогорелочном устройстве можно настраивать минимальный и максимальный потоки газа, и поток газа к запальнику.

Применение микрофакельных горелок из жаропрочной стали позволяетобеспечить:

- более полное сгорание газа;

- уменьшение выброса вредных выбросов в атмосферу;

- уменьшение интенсивности отложения сажи в дымоходе.

Горелки Polidoro (Италия) надежны на протяжении всего срока эксплуатации.

Технические характеристики

Подключение к газопроводу - G1/2"

Используемое семейство газа - природный, ГОСТ 5542-87

Номинальное давление газа перед клапаном - 1270 Па

Минимальное давление газа - 300 Па

Максимальное давление газа - 2000 Па

Диапазон регулирования температуры теплоносителя - от 40 - 90  °С

Тепловая мощность - 16 кВт

Отапливаемая площадь - не более 160 м²

Расход газа при номинальной тепловой мощности - не более 1,8 м³ / час

Разрежение в топке - до 25 Па

Время розжига запальной горелки - до 15 секунд

Время загорания основных горелок с момента подачи газа - до 2 секунд

Время отключения устройства при отсутствии тяги в дымоходе - до 60 секунд

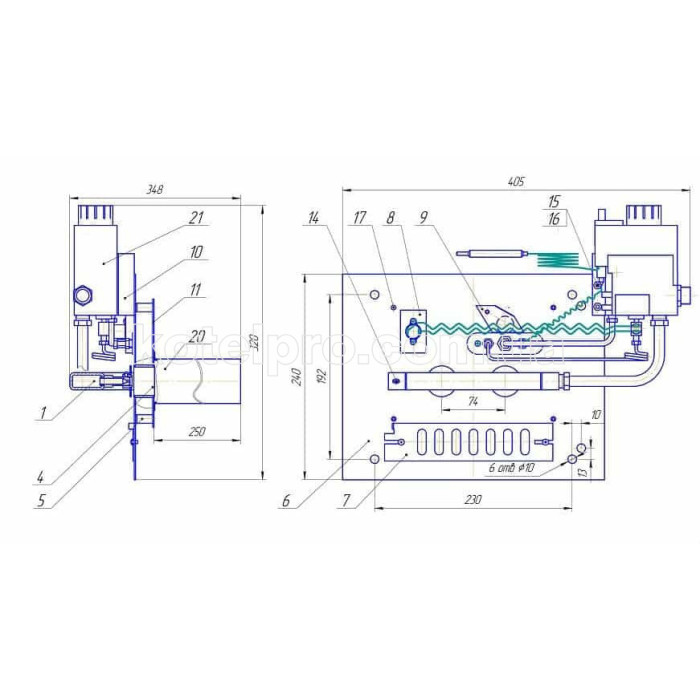

Монтажные размеры устройства - д х ш х г - 242 х 235 х 275 мм

Габариты передней панели - ш х в - 305 х 240 мм

Габариты панели, на которой установлены горелки - ш х в - 175 х 50 мм

Глубина от передней панели до крайней точки горелок - 270 мм

Масса устройства - 3,3 кг

Условия эксплуатации - при температуре не выше 40 ^оС и при относительной влажности не более 80 %
