Погодозависимая автоматика для клапана и насоса Euroster 12M

Euroster 12M: Погодозависимый контроллер отопительного контура

Euroster 12M - это универсальный погодозависимый контроллер, предназначенный для управления отопительным контуром со смесительным клапаном с трехточечным сервоприводом и насосом центрального отопления. Контроллер обеспечивает эффективное и удобное управление отопительной системой, предоставляя пользователю все необходимые функции для оптимизации работы котла.

Основные функции контроллера Euroster 12M

• Управление трехточечным сервоприводом смесительного клапана.
• Управление насосом отопительного контура.
• Погодозависимое определение заданной температуры отопительного контура.
• Недельный график работы.
• Взаимодействие с комнатным регулятором.
• Автоматическое отключение отопления при повышении температуры наружного воздуха.
• Функция временного включения контура с заданной температурой (нагрев пола, быстрый подогрев помещений).
• Защита от перегрева контура и защита от замерзания.
• Сигнализация тревожных ситуаций.
• Возможность тестового включения выходов.
• Система Анти-Стоп – защита насосов от «закисания».
• Читабельный графический ЖК-дисплей с подсветкой.
• Датчики температуры в комплекте.

Технические характеристики Euroster 12M

• Управляемые устройства: Насос центрального отопления, трехточечный сервопривод смесительного клапана с конечными выключателями.
• Электропитание: 230 В, 50 Гц.
• Максимальная нагрузка выхода насоса: 1 А, 230 В, 50 Гц.
• Максимальная нагрузка выхода смесителя: 1 А, 230 В, 50 Гц.
• Максимальная потребляемая мощность контроллера: 3 Вт.
• Диапазон измеряемых температур: от -30ºC до +100ºC.
• Диапазон регулировки температуры: от +10ºC до +90ºC.
• Точность регулировки температуры: 1ºC.
• Диапазон гистерезиса: 2ºC - 10ºC.
• Визуальная индикация: графический ЖК-дисплей с подсветкой.
• Рабочая температура: от +5ºC до +40ºC.
• Температура хранения: от 0ºC до +45ºC.
• Степень защиты корпуса: IP40.
• Цвет: черный.
• Способ монтажа: настенный, распорные дюбели.
• Вес контроллера: 0,92 кг.
• Гарантийный срок: 2 года.
• Размеры (шир./ выс./ глуб.): 150/90/52 мм.
• Сетевая защита: плавкий замедленный предохранитель WTA-T4A (внутри контроллера).

Комплект поставки

• Контроллер Euroster 12M с датчиками температуры.
• Датчик температуры наружного воздуха.
• Прижимные ленты датчиков (2 шт.).
• Монтажные распорные дюбели (4 шт.).
• Шаблон крепления.
• Руководство по эксплуатации и монтажу с гарантийным талоном.

Длина кабелей

• Кабель питания контроллера: 1,5 м.
• Кабель питания насоса ЦО: 1,5 м.
• Кабель питания сервопривода смесителя: 3 м.
• Кабель для подключения комнатного регулятора: 0,5 м.
• Кабель датчика внешней температуры: 5 м.
• Кабель датчика температуры контура ЦО: 3 м.
• Кабель датчика температуры подачи: 1,5 м.

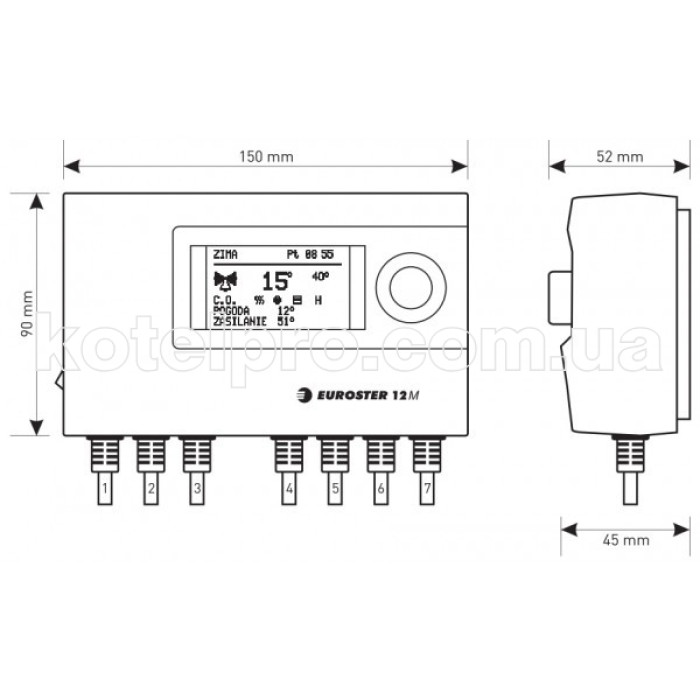

Внешний вид и составные части

1. Кабель питания контроллера, 230 В, 50 Гц.
2. Кабель питания насоса центрального отопления, 230 В, 50 Гц.
3. Кабель питания сервопривода клапана, 230 В, 50 Гц.
4. Кабель для подключения комнатного регулятора.
5. Кабель датчика внешней температуры.
6. Кабель датчика температуры регулируемого контура.
7. Кабель датчика температуры подачи.
8. Сетевой выключатель.
9. ЖК-дисплей.
10. Поворотная ручка регулировки.

Схема подключения

Представленная схема является упрощенной и не содержит всех элементов, необходимых для правильной работы системы.

1. Датчик температуры наружного воздуха (внешней температуры).
2. Комнатный регулятор.
3. Датчик температуры отопительного контура.
4. Насос контура ЦО.
5. Смесительный клапан с сервоприводом.
6. Датчик температуры подачи.

Характеристики Euroster 12M

• Вес: 920 г.
• Назначение: для насосов, для котлов.
• Питание: 230 В, 50 Гц.
• Габариты (В/Ш/Г): 150 х 90 х 52 мм.
• Диапазон измерения температуры (воздух): от -30ºC до +100ºC.
• Диапазон управления температур (воздух): от +10ºC до +90ºC.
• Точность настройки температуры (воздух): 1°C.
• Страна бренда: Польша.
• Потребляемая мощность: 3 Вт.
• Режим антизамерзания: Да.
• Цикл работы: Недельный.
• Контроль состояния работы: ЖК-дисплей.
• По виду подключения: проводные.

Заключение

Euroster 12M - это надежный и многофункциональный погодозависимый контроллер отопительного контура, который идеально подходит для управления системами отопления с смесительными клапанами и насосами. Он обеспечивает точное регулирование температуры, защищает систему от перегрева и замерзания, а также предоставляет удобный интерфейс для настройки и контроля.

Внешний вид и составные:

1. 1. Кабель питания контроллера, 230 В, 50 Гц
   2. Кабель питания насоса центрального отопления, 230 В, 50 Гц
   3. Кабель питания сервопривода клапана, 230 В, 50 Гц
   4. Кабель для подключения комнатного регулятора
   5. Кабель датчика внешней температуры
   6. Кабель датчика температуры регулируемого контура
   7. Кабель датчика температуры подачи
   8. Сетевой выключатель
   9. ЖК-дисплей
   10. Поворотная ручка регулировки

Схема подключения

Представленная схема является упрощенной и не содержит всех элементов, необходимых для правильной работы системы.

1. Датчик температуры наружного воздуха (внешней температуры)
2. Комнатный регулятор
3. Датчик температуры отопительного контура
4. Насос контура Ц.О.
5. Смесительный клапан с сервоприводом
6. Датчик температуры подачи
