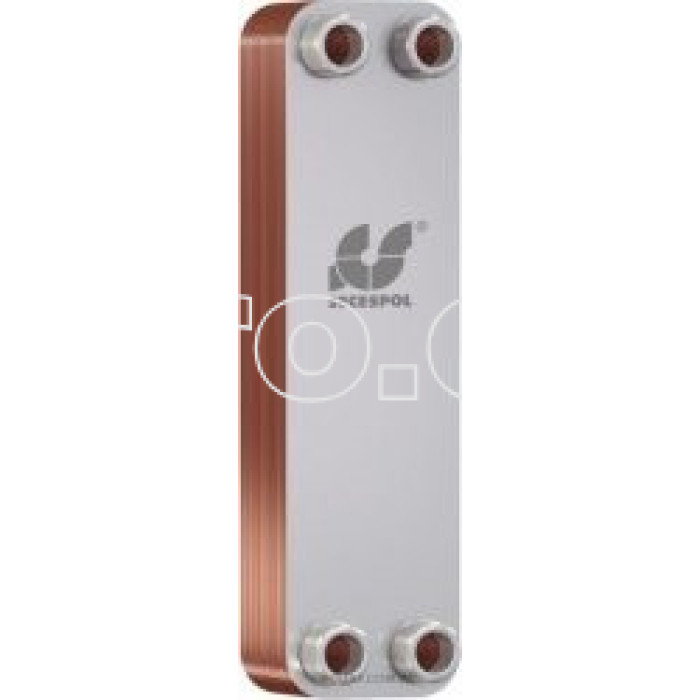

SECESPOL L-line LA22-40-3/4" пластинчатый паяный теплообменник
Теплообменники L-line являются пластинчатыми теплообменниками, паянные медью или никелем, предназначенными для стандартных нагревательных или охладительных систем типа жидкость-жидкость. Оптимальная форма пропускных каналов позволяет найти компромисс между эффектом свободного потока и высокй отдачей обмена тепла. Герметичность конструкции и прочную пайку пластин обеспечивает процесс пайки в вакуумной печи. Данное решение проверено и оправдывает себя в системах: отопления, вентиляции, технологических, кондиционных, охлаждения и промышленных. Для каждого размера теплообменника есть возможность подборки каждого размера соединений, а также двупоточной версии теплообменника, характеризующейся высокой отдачей обмена тепла при более требовательных параметрах.
Применение
- в системах центрального отопления
- в системах солнечного и геотермального обогрева
- в системах с тепловым насосом
- в системах с комином с водяной рубашкой
- в системах: отопления, вентиляции, технологических, кондиционных,
- охлаждения и промышленных
Конструкция
Пластинчатые паянные теплообменники типа L-line являются проточными, противоточными устройствами. Поверхность теплообмена создают гофрированные трубы из нержавеющей стали объединенные в пакет при помощи медной или никелевой пайки. Поток теплообменивающих жидкостей направлен в каждый второй канал, создаваемый нагревательными пластинами. В защитных пластинах помещены патрубки, подводящие и выводящие робочие жидкости. Теплообменники представляют из себя неразборную конструкцию.
Технические характеристики
Рабочие параметры
- Макс. давление: 30 bar
- Макс. температура: 230 deg.C
- Мин. температура: -10 deg.C
- Фактор: вода, гликоль, пар
Конструкционные параметры
- Тип поверхности теплообмена: Рифленая
- Размер поверхности теплообмена: 0,9 m2
- Объём греющей стороны: 0,7 l
- Объём нагреваемой стороны: 0,7 l
- Вес: 4.1 kg
- Типы присоединений K1; K2; K3; K4
Код: 0202-0018, Название: LA22-40
- K1 Винт вне, "G 3/4", SS 18-10
- K2 Винт вне, "G 3/4", SS 18-10
- K3 Винт вне, "G 3/4", SS 18-10
- K4 Винт вне, "G 3/4", SS 18-10
Размеры
- A: 42 mm
- B: 260mm
- C: 300 mm
- D: 80 mm
- E: 16 mm
- F: 101 mm
Расшифровка обозначения (Пример: LA22-40-2)
- L - паянный пластинчатый теплообменник
- A22 - размер греющей пластины
- 40 - количество греющих пластин
- 2 - теплообменник двухходовой, для одноходового отсутствует обозначение
Стандартная локализация соединения (в противотоке):
- К1 - впуск греющего элемента
- К2 - выпуск нагреваемого элемента
- К3 - впуск нагреваемого элемента
- К4 - выпуск греющего элемента
