Автоматика для котла Euroster 11WB (1 вентилятором и 2 насосами)

Автоматика для котла EUROSTER 11WB

EUROSTER 11WB - это современный микропроцессорный командо-контроллер, предназначенный для работы с угольными и штыбовыми котлами центрального отопления с приточной вентиляцией и баками-аккумуляторами ГВС. Этот контроллер управления твердотопливным котлом обеспечивает эффективное управление системой отопления, регулируя подачу воздуха в топку и работу насосов в зависимости от температуры котла и бака ГВС.

Основные функции и преимущества:

• Система АНТИСТОП: предотвращает заедание ротора насоса.
• Автоматическое включение насосов каждые 14 дней: поддерживает работоспособность после завершения отопительного сезона.
• Управление работой вентиляторов и насосов Ц.О. и ГВС.
• Пульт управления для котла: позволяет удобно контролировать все параметры.

Технические характеристики:

• Питание: 230 В AC
• Потребление тока: макс. 7 мA (1.6 Вт)
• Максимальная нагрузка выхода воздуходувки: 0,5 A (<100 ВA)
• Максимальная нагрузка насосов (сумма): 2 A AC
• Длина проводов: 1,5 м
• Размеры: 150x90x54 мм
• Рекомендуемые вентиляторы: с компенсацией реактивной мощности

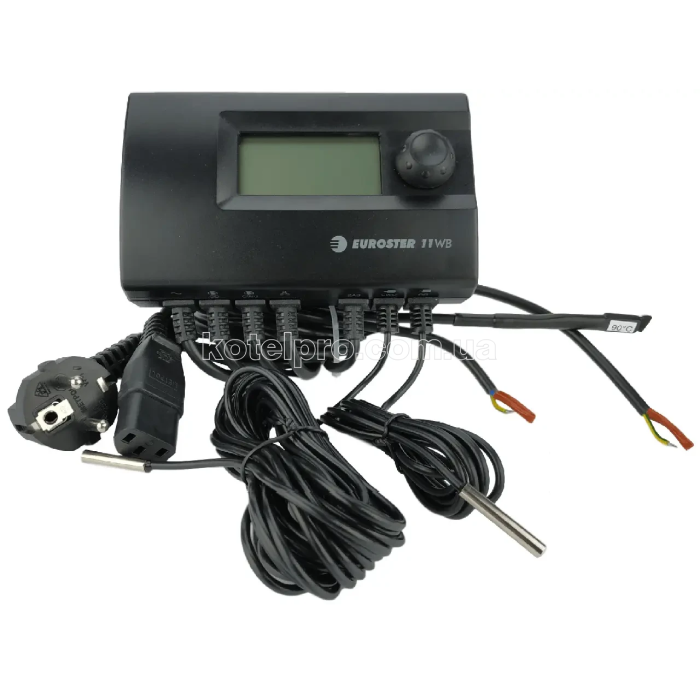

Комплектация:

• Командо-контроллер с 2 датчиками
• Зажимные ленты для датчиков
• Распорные дюбели
• Руководство по эксплуатации
• Шаблон крепления

Подключение и индикация:

• Питающие провода: контроллера, насосов Ц.О. и ГВС, воздуходувки
• Провода датчиков температуры: для ГВС и Ц.О.
• LCD дисплей: с отображением параметров и состояния системы

Описание дисплея:

1. Название параметра
2. Символ датчика температуры котла
3. Символ ручного управления
4. Символ тревоги
5. Презентация состояния топки
6. Символ работы воздуходувки
7. Символ работы насоса ГВС
8. Символ работы насоса Ц.О.
9. Температура бака-аккумулятора / номер позиции меню
10. Температура котла / значение параметра
11. Символ датчика температуры бака-аккумулятора ГВС
12. Символ приоритета работы ГВС

Схема подключения:

1. Котел Ц.О.
2. Бак-аккумулятор ГВС
3. Отсекающий клапан
4. Сетчатый фильтр
5. Насос Ц.О.
6. Обратный клапан
7. Теплопримемник - обогреватель
8. Датчик температуры котла Ц.О.
9. Командо-контроллер Euroster 11WB
10. Насос ГВС
11. Датчик температуры ГВС

Заключение

EUROSTER 11WB - это высококачественная автоматика для котла, которая обеспечит эффективную работу вашей системы отопления, повысит комфорт в вашем доме и снизит затраты на энергию. Этот контроллер управления твердотопливным котлом гарантирует надежность и удобство использования. Заказывайте уже сегодня и убедитесь в преимуществах нашей продукции!

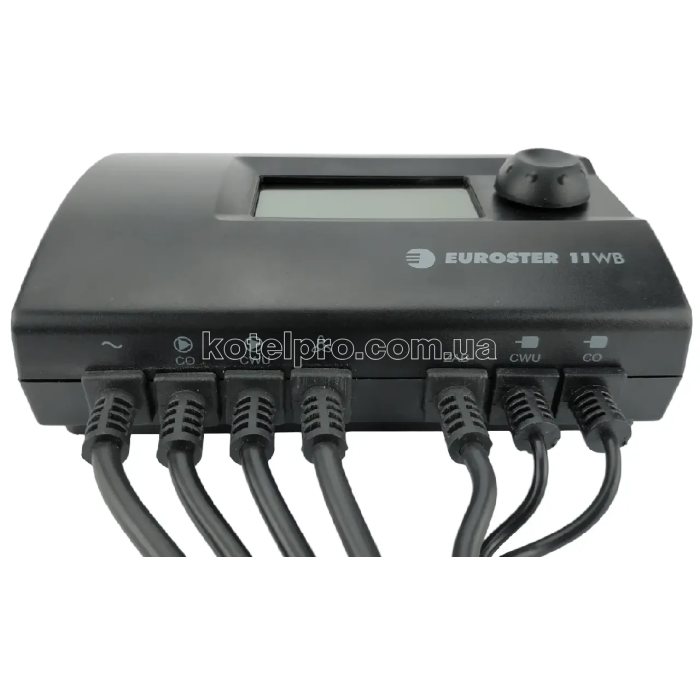

ВНЕШНИЙ ВИД

1. Питательный провод контроллера, 230 В AC
2. Питательный провод насоса Ц.О., 230 В AC
3. Питательный провод насоса ГВС, 230 В AC
4. Питательный проводвоздуходувки, 230 В AC
5. Провод датчика температуры ГВС
6. Провод датчика температуры Ц.О.
7. Сетевой включатель
8. ДисплейLCD
9. Вороток

ОПИСАНИЕ ДИСПЛЕЯ

1. Название устанавливаемого параметра – высвечивается во время подсмотра и изменения установки
2. Символ датчика температуры котла
3. Символ ручной работы – горит во время ручного управления
4. Символ тревоги – пульсирует в случае появления тревожного состояния
5. Презентация состояния топки
6. Символ воздуходувки – горит во время работы воздуходувки
7. Символ насоса ГВС – горит во время работы насоса
8. Символ насоса Ц.О. – горит во время работы насоса
9. Температура бака-аккумулятора / Номер позиции меню
10. Температура котла / Значение представляемого параметра
11. Символ датчика температуры бака-аккумулятора ГВС
12. Символ включения работы с приоритетом ГВС

СХЕМА ПОДКЛЮЧЕНИЯ

1. Котел Ц.О.
2. Бак-аккумулятор ГВС
3. Отсекающий клапан
4. Сетчатый фильтр
5. Насос Ц.О.
6. Возвратный клапан
7. Теплоприемник - обогреватель
8. Датчик температуры котла Ц.О.
9. Командо-контроллер Euroster E11WB
10. Насос ГВС
11. Датчик температуры ГВС
